街中の交差点や歩道で、大きなコンクリートの塊のような構造物を見かけたことはありませんか？
これは「信号機支柱基礎（しんごうきしちゅうきそ）」と呼ばれる重要な構造物です。
信号機の柱をしっかり固定し、強風や地震でも倒れないようにするための**土台（基礎構造）**であり、交通安全を守るために欠かせない設備です。
この記事では、
- 信号機支柱基礎とは何か
- なぜこんなに大きいのか
- 構造や役割
- 工事や設置のポイント
を分かりやすく解説します。
信号機支柱基礎とは？（交通インフラの重要構造）
信号機支柱基礎とは、信号機のポール（支柱）を固定するために地面に設置されるコンクリート製の基礎構造です。
主な役割は次の3つです。
① 信号機をしっかり固定する
信号機は見た目以上に重く、
- 支柱
- 信号灯器
- 制御機
- 配線
などを含めると数百kg〜1トン以上になることもあります。
そのため、大きな基礎コンクリートで支える必要があります。
② 強風・台風・地震への耐久性
日本は
- 台風
- 地震
- 強風
が多い国です。
信号機が倒れると
- 交通事故
- 停電
- 大規模渋滞
につながるため、強固な基礎構造が必須です。
③ 交通事故から設備を守る
道路沿いの信号機は、
車の接触事故による衝撃も想定して設計されています。
そのため
- 厚いコンクリート
- 鉄筋補強
- 地中深くまで固定
という頑丈な構造になっています。
なぜこんなに大きい？信号機基礎の構造
信号機の基礎が大きい理由は、転倒防止と荷重分散です。
主な構造は次の通りです。
基礎構造のポイント
1 基礎コンクリート
地面に埋め込まれた巨大なコンクリートブロック。
2 アンカーボルト
支柱を固定するための太いボルト。
3 鉄筋構造
内部には鉄筋が組まれ、強度を確保。
4 配線用配管
信号機の電源や通信ケーブルが通る管。
写真でも、支柱の下に大型コンクリート基礎があるのが確認できます。
信号機支柱基礎のサイズ目安
設置場所によって変わりますが、一般的には次のようなサイズです。
| 種類 | サイズ目安 |
| 小型信号機 | 約80cm〜1.2m |
| 一般交差点 | 約1.5m〜2m |
| 大型交差点 | 2m以上 |
重量は1〜5トン以上になる場合もあります。
信号機基礎の設置工事の流れ
信号機の設置は、専門の土木工事で行われます。
工事の流れ
① 掘削工事
地面を深く掘る
② 鉄筋組立
基礎の内部骨組みを作る
③ アンカー設置
支柱固定ボルトを配置
④ コンクリート打設
基礎コンクリートを流し込む
⑤ 支柱設置
信号機ポールを固定
この工程により、数十年使用できる構造物になります。
歩道にあるコンクリート基礎はなぜ露出している？
写真のように、歩道に基礎が露出しているケースがあります。
理由は
- 地下埋設物が多い
- 歩道幅が狭い
- 配線設備が近い
などです。
また、安全のため
- カラーコーン
- ガードポール
などが設置されていることもあります。
信号機基礎は交通安全を支える重要インフラ
普段は気にすることが少ないですが、信号機支柱基礎は
- 交通事故防止
- 都市インフラ維持
- 災害時の安全確保
などを支える重要な土木構造物です。
街を歩くときに少し注意して見ると、
普段見逃していた都市インフラの工夫が見えてくるかもしれません。
まとめ
信号機支柱基礎とは
✔ 信号機ポールを固定するコンクリート基礎
✔ 強風・地震・事故に耐える設計
✔ 重量は数トンになる場合も
✔ 都市交通を支える重要インフラ
街中の構造物には、安全を守るための工夫が数多くあります。
次に交差点を通るときは、ぜひ信号機の基礎部分にも注目してみてください。

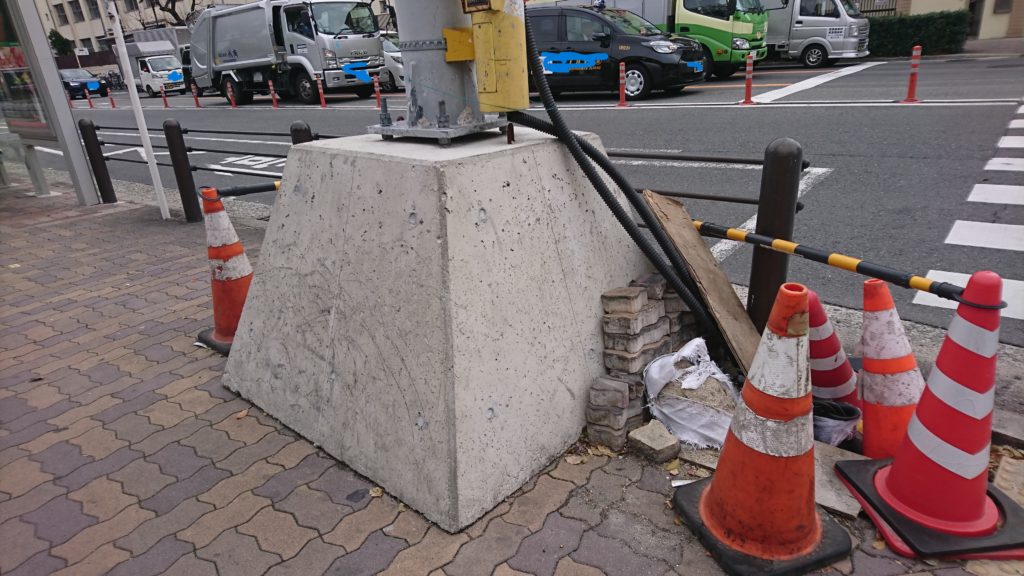

その！ 地上に出現した信号機の基礎がこちら↓
